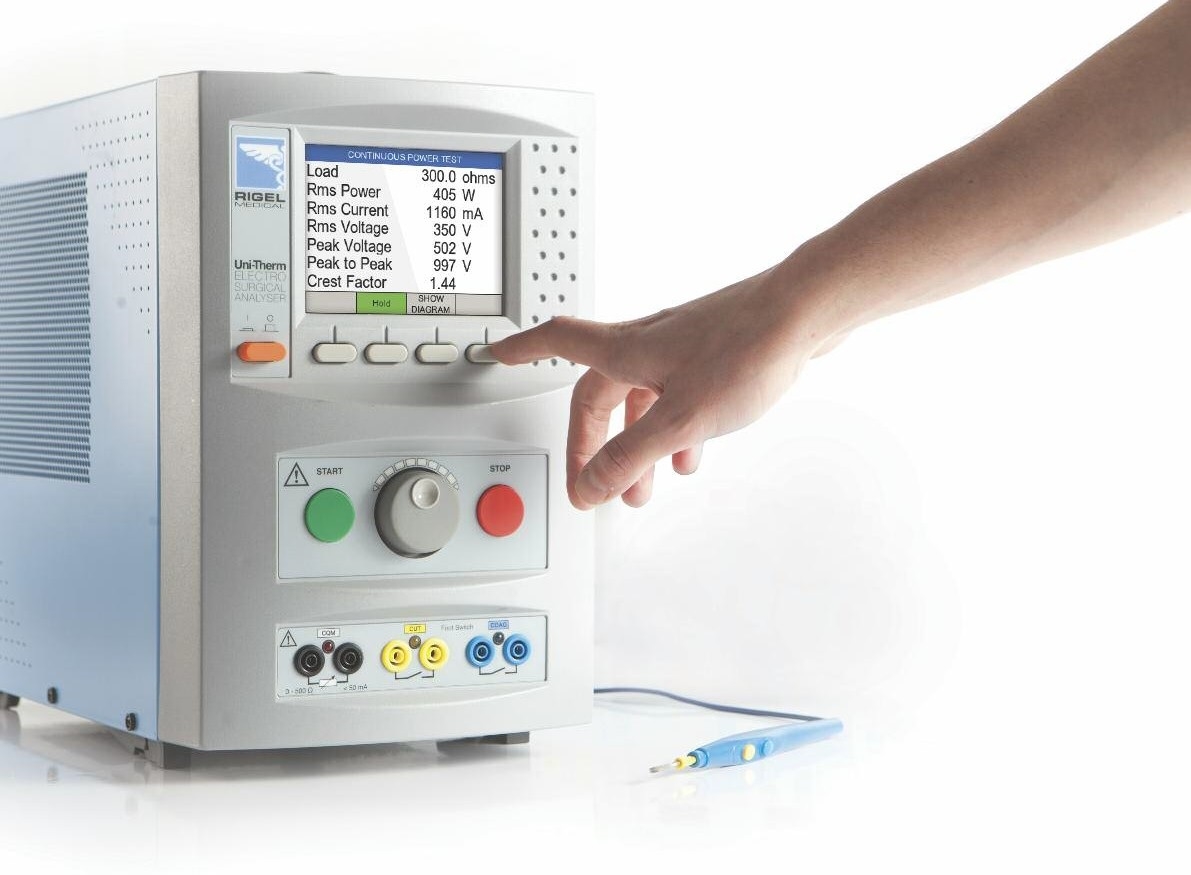

Rigel Uni-Therm elektrocerrahi analizörü, elektrocerrahi cihazlarını test etmek için hızlı,doğru ve hepsi birarada bir çözüm sağlamak için bir dizi yenilikçi özelliğe sahiptir.

Renkli ekran ve sezgisel menü sistemi ile Uni-Therm, karmaşıklığı testlerinizin dışında bırakıyor. Dahili bellek, test otomasyonu ve kompakt bağlantıları ile kullanımı hızlı ve kullanışlı hale getiriyor.

Uni-Therm, tüm modern ve eski elektrocerrahi cihazlarını test etme kapasitesine sahiptir. Temas kalitesi izleme (CQM) analizi ve 8 Ampere kadar yüksek akım güç ölçümü ile birlikte ölçüm sürecini basitleştirmek için ekranında gösterilen talimat diyagramları ile yüksek frekanslı kaçak ölçümleri için büyük kolaylık sağlar.

Temel Özellikler

Her bir ölçüm için harici direnç blokları (CQM, HF Leakage, Power)

60601-2-2 standartı ile tam olarak uyumlu

Yüksek akım damar mühürleme teknolojisine sahip olanlar da dahil olmak üzere tüm ESU'ları test eder

Tüm modern CQM test gereksinimlerini karşılar ve ilave test ekipmanlarını ortadan kaldırır.

Kolayca izlenebilecek ekran yönergeleri ile dakikalar içinde uzman olun

Uni-Therm'in test dizilerini   çalıştırmasına izin vererek testlerinizi hızlandırın

Sonuçların yazılma ihtiyacını ortadan kaldırarak hataların önüne geçer ve verimliliği artırır

 Testi hızlandırır, zaman kazandırır ve güvenliği artırır

Elektrik Test Fonksiyonları

Yüksek Frekans Kaçak Akım

Yüksek Akım Yük Testi

Tepe voltaj (Peak to Peak)

Güç Dağılım

Hasta Dönüş Elektrotu Alarm Testi (CQM)

Uni-Therm Uygulamaları

ESU Rutin testlerinde

ESU tekrar kalibrasyonlarında

Üretim Hattı Testlerinde

ESU teknolojisi geliştrimede

ESU tip testlerinde

Doğru ESU cihazını satın almak için değerlendirme aracı

ESU cihazlarının eğitim kalite kontrol prosedürleri sunan biyomedikal birimleri için Öğretim aracı

Teknik Özellikler

 Güç Ölçümü                               Uygulanan dalganın gerçek RMS değeri

Güç Aralığı                                 0 - 500W (RMS)

Doğruluk                                    ±(1W + 5% okumanın)

Ölçüm Döngüsü                          100% 60 saniyeye kadar

Yük Aralığı                                  0 - 5115Ω

Çözünürlük                                5Ω

Voltaj (Tepe)                               0 - 10kV (Tepeden tepeye kapalı dirençte)

Doğruluk                                    ±(10% okumanın + 15V) Ölcüm sadece aktif ve nötr arasında kapalı Devre

Voltaj                                        0 - 700V (RMS)

Doğruluk                                    ±(10% okumanın + 5V)

Akım (RMS)                                0 - 6000mA dahili yük 0 – 8000mA harici yük ile

Doğruluk                                     ±(2% okumanın + 10mA)

Crest Faktör                               1.4 - 20 (Vpeak / V RMS) En yüksek iki pik voltajı ölcüm icin alınır.

RMS Bantgenişliği

Sadece Cihaz                 30 Hz to 10 MHz (-3 dB)

Yük ile                            30 Hz to 2.5 MHz (-3 dB)

Değişken Yük                  5 - 5115Ω, steps @ 5Ω (1023 adım)

Doğruluk                        ±(1%, + 0.5, -0.0 Ω ayarlanan değerin)

Direnç Özelliği                 Seramik Dirençler (Non inductive)

Ölçüm Gecikmesi             200 - 5000ms (10msn cözünürlükle)(ayak baglantısı ile ayarlanabilir)

RF Kaçak

(Yüksek Frekans Kaçak)

Aktif                                         aktifden pasife

Pasif                                         Hasta Plağından toprağa

Yük                                           Sabit 2 x 200Ω

Doğruluk                                   ±1%, +0.5, -0.0 Ω

Plak Temas Kalite Monitörizasyonu (CQM)

Aralık                                         0 - 475Ω,  @ 1Ω adımla Motor sürücü potansiyometre

Doğruluk                                    ±5% ± 2 Ω

Alarm Özellikleri                         Yüksek Düşük

Aralık Ayarlama                          Manuel veya Otomatik

Çıkış Konnektörleri

Ayak Switch Bağlantıları (CUT)       2 x 4mm - sarı, tek röle bağlantı

Ayak Switch bağlantıları (COAG)    2 x 4mm – mavi, tek röle bağlantı

Yüksek Frekans Kaçak Akım        4mm soket ve güç ölçümü ile

USB                                          PC indirme

Osiloskop Çıkışı                           5V/A, 100mA RF minimum akım girisi

İzolasyon                                  10kV isolasyon ölcülen cihazla cihaz kasası arasında

Alçak Frekans Filtresi

100 Hz filter düsük frekeans gürültü veya interferanslara karsı

Genel Özellikler

Hafıza                   Yaklaşık 5,000 test kaydı (4Mb)

Çıktı Formatı          CSV & SSS

Boyutlar                370mm x 300mm x 204 mm

Ağırlık                    10kg

Çalışma Koşulları    10 ˚C – 40 ˚C

Depolama Koşulları  0 ˚C – 50 ˚C

Besleme                115/230V AC +10%; 48 - 66 Hz, 35 VA Sigorta      2 x 1.6 A (T) seramik

Servis & Garanti

Uni-Therm ücretsiz güncelleme ile birlikte 24 ay garanti sunulmaktadır (garanti koşullarına şu weblinkinden ulaşabilirsiniz. www.rigelmedical.com/registerproduct)
