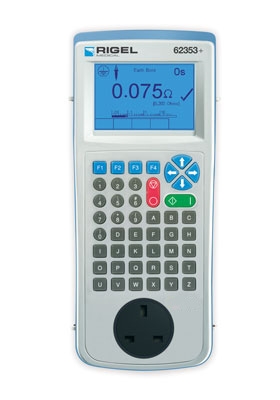

Rigel 62353+ elektrik güvenlik test cihazı IEC 62353 standartını karşılamak için doğru ve hızlı bir çözüm sunar.

Şebekeye gerek kalmadan çeşitli testler sunan 62353+, pille çalışan yalıtım ve topraklama / toprak bağlantı testlerini yapabilir. Bu özellik ile test yapılacak kabalık ortamlarda şebeke bağlantısı arama ihtiyacını ortadan kaldırdığı gibi ortamlar arasında dolaşmak için tam bir özgürlük sunar.

62353+  cihazına 250VDC ve 500VDC yalıtım direnci testinde kullanılmak üzere iki test seçeneği daha eklendi. (50VDC ve 100VDC). Bu eklenen testler ile ameliyat masaları, operasyon lambaları/ışıklar ve seyyar röntgen cihazları gibi 24VDC ve 48VDC ile çalışan cihazların test edilmesine olanak sağlarken, üreticinin ve kullanıcının artan test gereksinimlere uymasını sağlıyor.

Otomatik ve manuel test dizileri, veri saklama ve doğrudan çıktı alma imkanını bir araya getiren Rigel 62353+, türünün en kompakt elektriksel güvenlik test cihazı olmaya devam ediyor. Otomatik olarak kullanıcıya sunulan ikincil toprak bağlantısı uyarısı ile kullanıcısının her zaman doğru ölçüm sonucu almasını sağlar.

Rigel 62353+ yerel gereksinimleride içinde barındıran geniş güçlü bir standart yelpazesine sahiptir ve IEC / EN 62353, NFPA-99, AS / NZ 355199 ve diğer pek çok yerel varyasyonu da dahil olmak üzere birçok uluslararası standarda uygundur.

Kapsamlı veritabanı yazılımı Med-eBase, test  sonuçlarının hızlı ve kolay bir şekilde indirilmesini, test dizilerinin oluşturulmasını ve profesyonel test sertifikaları üretme olanağı sağlar.

Temel Özellikler

IEC / EN 62353, NFPA-99, AS / NZ 3551 standartları ile tam olarak uyumlu

Dahili elektronik veri saklama ve otomatik test, evrak işlerini azaltır ve zamandan kazandırır

Kuruluşunuzun ihtiyaçlarını karşılamak için esnek kullanıcı tanımlı test dizileri oluşturma imkanı

Basit PC bağlantsı

Batarya ile çalışan kaçak akım, izolasyon ve topraklama / toprak bağlantı testleri, için daha hızlı ve daha kolay test imkânı sağlar

50/100/250/500 VDC yalıtım testi, 24VDC ve 48VDC ile 253 VAC'ye kadar olan cihazlarda test yapılmasını sağlar

Otomatik ikincil toprak bağlantı uyarısı her zaman doğru test sonucu almanızı sağlar

Doğru yüksek akım, düşük enerji ile topraklama/toprak bağlantısı test imkanı

Tüm dünyadaki yerel gereksinimleri karşılamak için çeşitli şebeke yapılandırmaları mevcuttur

Teknik Özellikler

Süreklilik

Metod 2 Kablo Tekniği                ‘Sıfır’ uç bağlantı konfigürasyonu

Test Akımı                                   >+200mA -200mA DC into 2ohms

Maks Test Voltajı                         4-24V RMS o/c

Ölçüm Aralğı (düşük aralık)        0.001 – 0.999ohms @ 0.001ohms çözünürlük

Ölçüm Aralığı (orta aralık)          1.00 – 9.99ohms /@ 0.01ohms çözünürlük

Ölçüm Aralığı (yüksek aralık)      10.0 – 19.9ohms @ 0.1ohms çözünürlük

Doğruluk                                       ± 3% okumanın + 0.01ohms

İzolasyon/Yalıtım Direnci

Ölçüm                                          EUT - Toprak, EUT - AP, AP - Toprak

Voltaj                                           50 / 100 / 250 & 500VDC @ 1mA.

Aralık (düşük aralık) @ 50VDC       0.01Mohms - 10Mohms

Aralık (düşük aralık) @ >50VDC     0.01Mohms - 20Mohms

Doğruluk (düşük aralık)                 ± 5% okumanın + 2 counts

Aralık (yüksek aralık) @ 250VDC  20Mohms – 50Mohms

Aralık (yüksek aralık) @ 500VDC  20Mohms – 100Mohms

Doğruluk (yüksek aralık)               ±10% +2 counts

Çözünürlük                                    0.01Mohms

Direkt Kaçak Akım Ölçümleri

Ölçüm Aralığı                             4µA - 9999µA

Doğruluk                                   ± 5% veya okuma +2 counts

A.P. Voltaj                                  F-tip sadece @ 110% şebeke

Ölçüm Modeli                             IEC 60601-1 gereklilikleri

Ölçüm Tipi                                  IEC 60601 gereği hasta ve yardımcı kaçak akımları ayrı ayrı ACve DC olarak, geri kalan kaçak akımlar gerçek RMS değeri

Differensiyal Kaçak Akım Ölçümleri

Ölçüm Aralığı                             75µA - 9999µA

Doğruluk                                   ±5% okumanın + 5 counts

Çözünürlük                                 1µA

Ölçüm Tipi                                  Gerçek RMS

Ölçüm Modeli                             IEC 60601-1 gereği frekans cevap karakteristiği

Alternatif Kaçak Akım Ölçümleri

Test Voltajı                                  250V ana besleme frekansında

Test Akımı                                   3.5mA akım limitli

Ölçüm Aralığı                              4µ- 9999µA

Ölçüm Çözünürlüğü                    1µA

Ölçüm Doğruluğu                        ±5% okumanın + 2 counts Ölçüm Tipi Gerçek RMS

Ölçüm Modeli                             IEC 60601-1 gereklilikleri

Güç Ölçümleri

Metod                                           VA rating

Aralık                                            0.1kVA – 4kVA

Doğruluk                                       ±10% + 2 counts

Ana Şebeke Çıkış Testi

Giriş Voltaj Aralığı                       0-300VAC

Maks Akım                                  16A

Ölçüm                                         L–E, N–E

Doğruluk                                     ± 5% okumanın + 2 counts

IEC Şebeke Kablo Testi

Test Zamanı                                2s

Test                                            Tüm iletkenlerin sürekliliği, izolasyon ve polarite

Genel Özellikler

Besleme Gücü                             230VAC ±10%, 50-60Hz +/- 1Hz

Batarya                                       6 x 1.5V AA

Ağırlık                                         1.6kg

Ölçüler (U x G x D)                      270 x 110 x 75mm

Çalışma Koşulları                         0°C - 40°C, 0-90% RH

Saklama Koşulları                       -15°C - +60°C / 5°F - 140°F

Ortam Koruma                             IP 40

Servis & Garanti

62353+ ücretsiz güncelleme ve 24 ay garanti sunmaktadır. (garanti ve güncelleme koşullarına www.rigelmedical.com/registerproduct kısmından ulaşabilirsiniz)
